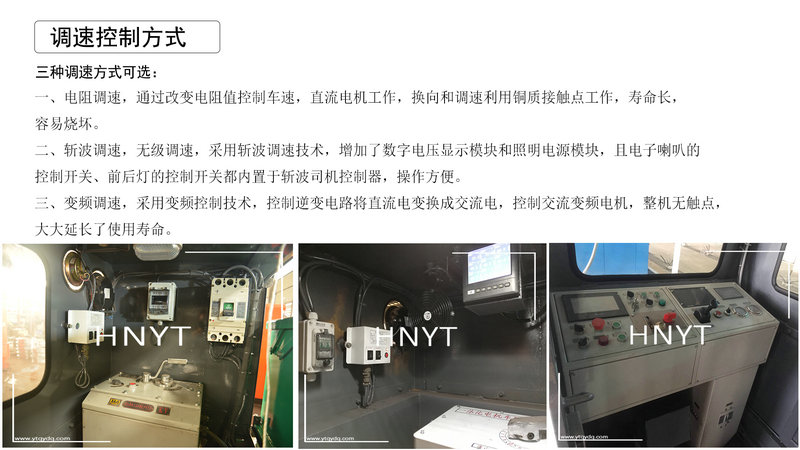

控制器又稱司機控制器，是井下架線式電機車的主要電氣設備之一，用來操作電機車起動、速度調節、停止、電氣制動、前進或后退來使用。而控制器又分為換向部分和控制部分。
  1、換向器
  換向器是改變電機車前進或后退方向用的。有控制單臺電動機或兩臺電動機的檔位，以供檢查、試驗或當一臺電動機發生故障時使用。換向器只能在無負荷電流下切換檔位。
2、 主控制器的作用主要是完成電機車的啟動，速度調節以及電氣制動。
  控制器主軸手柄的位置是根據不同類型，噸位的電機車而設置。
控制器和換向器的部件是裝在同一個司控器外殼中，使用換向器改變電動機的旋轉方向時，必須先用主控制器切斷電動機的主回路（即主控制器手柄在“零”位）。以實現無弧換向。為防止誤操作，在主控制器與換向器之間裝有機械閉鎖裝置，這樣可以保證：
  （1）只有當主控制器手柄在0檔時，才能進行換向。
  （2）只有當換向器手柄先置于向前或向后的位置時，才能轉動主控制器手柄。
  （3）當換向器手柄在1臺牽引電機的工作位置時，主手柄不能轉到電氣制動和2臺電動機并聯工作時的位置。
  以上就是關于架線式電機車控制器的介紹。
